夏季開展防腐漆涂裝工作時(shí)應(yīng)重視的點(diǎn)
導(dǎo)讀：夏季開展防腐漆涂裝工作，一個(gè)明顯的特點(diǎn)就是施工環(huán)境溫度高，不會(huì)有春季、冬季因溫度低、濕度大而出現(xiàn)的一···
夏季開展防腐漆涂裝工作，一個(gè)明顯的特點(diǎn)就是施工環(huán)境溫度高，不會(huì)有春季、冬季因溫度低、濕度大而出現(xiàn)的一些常見(jiàn)的涂裝缺陷，但是會(huì)出現(xiàn)諸如因周圍環(huán)境溫度高的問(wèn)題導(dǎo)致油漆中溶劑揮發(fā)速度較快，造成空氣中溶劑含量增大，以致于人們會(huì)出現(xiàn)中毒暈厥現(xiàn)象，所以在此提醒各防腐施工人員要格外注意人身安全。
夏季開展工業(yè)防腐漆的涂裝工作時(shí)應(yīng)注意以下幾點(diǎn)事項(xiàng)：
1、不通風(fēng)環(huán)境施工油漆，由于溫度高，溶劑揮發(fā)快，施工周邊空氣中溶劑含量大，極易造成溶劑中毒現(xiàn)象，應(yīng)避免不通風(fēng)環(huán)境油漆施工，應(yīng)有協(xié)同施工人員。
2、不宜在烈日下施工，因?yàn)樵趶?qiáng)烈的太陽(yáng)照射下，被涂物表面的溫度極高，在此時(shí)涂裝漆膜，干燥過(guò)快，在涂刷時(shí)溶劑揮發(fā)過(guò)快而拉不開刷子，在噴涂時(shí)易出現(xiàn)干噴現(xiàn)象，由于施噴件的溫度過(guò)高，還會(huì)引發(fā)漆膜針孔，氣泡，桔皮等現(xiàn)象的發(fā)生，特別是面漆。一般認(rèn)為基材表面溫度大于50℃，噴涂油漆易產(chǎn)生氣泡。
3、施工環(huán)境溫度太高，造成油漆干燥過(guò)快，影響油漆光澤，而且油漆的活化時(shí)間短，油漆易交聯(lián)固化、增稠并很快干結(jié)報(bào)廢，應(yīng)注意調(diào)配好的油漆及時(shí)使用。

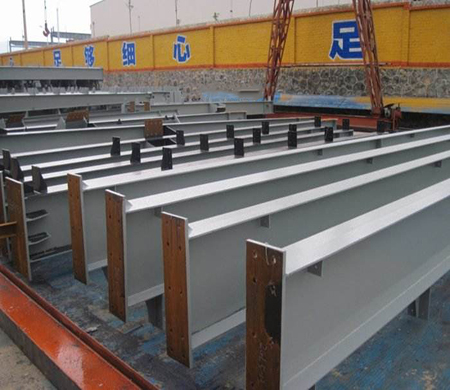

4、長(zhǎng)時(shí)間（一般大于7天）室外太陽(yáng)下放置已噴好底漆或中間漆（特別是環(huán)氧漆）的桿件，由于太陽(yáng)直射易引起表面粉化，噴涂下道油漆前應(yīng)適當(dāng)打磨，粉化嚴(yán)重的應(yīng)打磨后先補(bǔ)噴中間漆，然后再做面漆。
5、一般夏季是趕工期的季節(jié)，交叉作業(yè)嚴(yán)重，在油性油漆施工時(shí)應(yīng)避免與焊接等具有火星的工種交叉作業(yè)。
6、涂料的干燥、結(jié)膜都需要在一定的氣溫和濕度下進(jìn)行，不同類型的涂料有其較佳的成膜條件，通常溶劑型涂料宜在5~30℃氣溫條件下施工，水乳型涂料宜在10~35℃氣溫條件下施工。而夏季過(guò)熱的天氣會(huì)使涂料干燥過(guò)快，并使涂料耐久性受到影響。
7、夏季雖然多雨，但是高溫干燥天氣也不少。而涂料適宜的施工濕度為60-70，通常情況下，濕度低有利于涂料的成膜和提高施工進(jìn)度，但如果濕度太低，空氣太干燥，溶劑型涂料溶劑揮發(fā)過(guò)快，水乳型涂料干燥也快，均會(huì)使結(jié)膜不夠完全，因此也不宜施工。
8、在夏季，陽(yáng)光強(qiáng)烈，基層表面溫度太高，會(huì)導(dǎo)致水或溶劑揮發(fā)過(guò)快，使得不要成膜不良，影響涂層質(zhì)量。
除了上述幾點(diǎn)注意事項(xiàng)之外，還有一個(gè)就是夏季風(fēng)多且大，漆膜很容易沾污塵土，而且這種情況下會(huì)加速溶劑或水分的蒸發(fā)過(guò)程，使成膜不良，與油漆工比，有利的涂裝條件對(duì)涂裝工程更重要，否則將使防腐漆的涂裝質(zhì)量嚴(yán)重受損。
